Dimensionner un acier en U pour une mezzanine ne se résume pas à choisir une section dans un catalogue. La résistance du support dépend de la portée entre appuis, du type de plancher posé dessus et de la charge d’exploitation prévue. Cet article détaille les paramètres qui déterminent le choix du profilé, compare les sections courantes et pointe les erreurs de dimensionnement les plus fréquentes.
Portée, charge et section : les trois variables qui fixent le profilé en U
Un profilé en U acier ne se dimensionne pas isolément. Sa section dépend directement de la pièce qu’il supporte, de la distance entre appuis et du mode d’assemblage. Partir d’un tableau de sections sans connaître ces trois paramètres revient à choisir au hasard.
La portée correspond à la distance libre entre deux points de fixation. Plus elle augmente, plus le moment de flexion croît, et plus la hauteur d’âme du U doit être grande. Pour une mezzanine d’habitation, les portées dépassent rarement quelques mètres, mais même sur de courtes distances, une section sous-dimensionnée provoque une flèche visible et un plancher qui vibre.
La charge d’exploitation regroupe le poids des occupants, du mobilier et des objets stockés. En usage chambre ou bureau, cette charge reste modérée. En revanche, si la mezzanine sert d’espace de stockage lourd, le dimensionnement change radicalement. La section du U se choisit en fonction de la charge réelle, pas d’une estimation optimiste.
Différence entre charge permanente et charge d’exploitation
La charge permanente inclut le poids propre du plancher (panneaux, solives, revêtement). La charge d’exploitation s’y ajoute. Le profilé en U doit supporter la somme des deux sans que la flèche dépasse le seuil admissible, généralement fixé à un rapport portée/300 pour une structure de plancher.
Tableau comparatif des sections UAC courantes pour mezzanine
Les profilés UAC disponibles en acier S235JR se déclinent en plusieurs sections. Le tableau ci-dessous rapproche les dimensions les plus utilisées en mezzanine légère et précise leur domaine d’emploi type.
| Section (H x L x ép.) | Usage type mezzanine | Portée indicative | Observation |
|---|---|---|---|
| 30 x 15 x 4 mm | Raidisseur, encadrement | Très courte | Trop faible pour servir de solive porteuse |
| 50 x 25 x 5 mm | Entretoise, liaison entre solives | Courte | Appoint de rigidité, pas de portée libre significative |
| 60 x 30 x 6 mm | Solive secondaire légère | Modérée | Acceptable sous plancher léger avec faible charge |
| 70 x 40 x 6 mm | Solive porteuse légère | Modérée à moyenne | Section la plus polyvalente pour mezzanine d’habitation |
| UPN 80 ou supérieur | Poutre porteuse principale | Moyenne à grande | Passer à l’UPN dès que la portée ou la charge augmente |
Le UAC 70 x 40 x 6 mm représente souvent le meilleur compromis pour une mezzanine résidentielle à portée courte. Au-delà, le profilé UPN, plus massif, offre une inertie nettement supérieure.
UAC ou UPN pour une mezzanine : quand basculer vers un profilé plus lourd
Le UAC et l’UPN ont tous deux une section en U, mais leur géométrie diffère. L’UPN possède des ailes plus épaisses et inclinées, ce qui lui confère une inertie de flexion bien plus élevée à hauteur d’âme équivalente. Pour une mezzanine, cette différence devient déterminante dès que la portée libre dépasse le seuil de confort du UAC.
Le UAC convient aux travaux courants et aux portées réduites. Il reste plus léger, plus facile à découper et moins coûteux. À l’inverse, l’UPN s’impose comme poutre porteuse principale dès que la portée augmente ou que la charge d’exploitation n’est pas négligeable.
Critères de bascule vers l’UPN ou l’IPE
- La portée libre dépasse la capacité du plus grand UAC standard (70 x 40 x 6 mm) sans flèche excessive.
- La charge d’exploitation prévue est élevée (stockage, chambre avec mobilier lourd, passage fréquent).
- Le plancher repose sur seulement deux appuis sans entretoise intermédiaire.
- Le calcul de flèche donne un résultat supérieur au ratio portée/300 avec un UAC.
Dans ces cas, un UPN 80, 100 ou un IPE devient le choix logique. Mieux vaut surdimensionner légèrement que reprendre l’ouvrage après un affaissement.
Erreurs fréquentes dans le dimensionnement d’un acier en U pour mezzanine
La première erreur consiste à négliger la flèche au profit de la seule résistance. Un profilé peut supporter la charge sans rompre, mais fléchir suffisamment pour créer un plancher inconfortable et bruyant. Le critère de flèche admissible est aussi contraignant que celui de résistance.

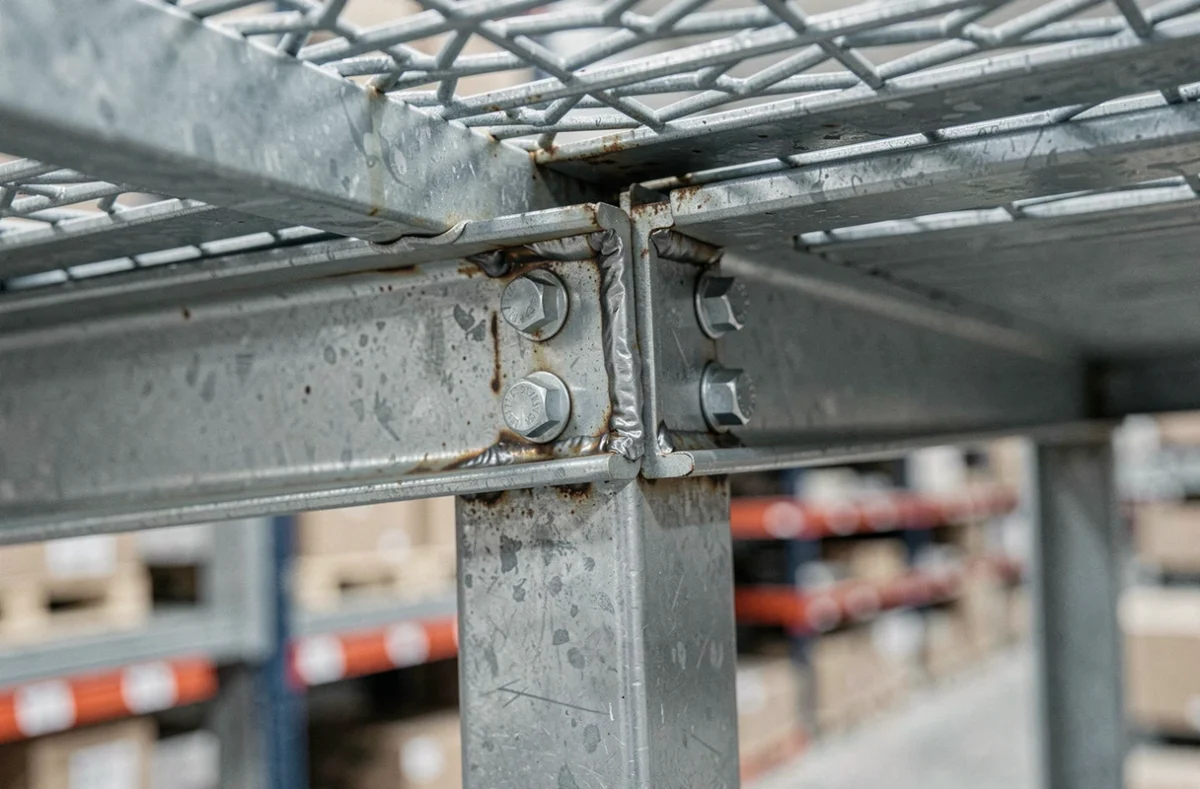

La deuxième concerne les appuis. Un U acier posé sur un mur en parpaing creux sans platine de répartition concentre la charge sur une surface trop faible. L’assemblage aux appuis conditionne autant la tenue que la section du profilé.
Troisième piège : confondre le sens de pose. Un profilé en U travaille principalement en flexion autour de son axe fort (perpendiculaire à l’âme). Posé à plat, son inertie chute et il devient inadapté. L’orientation correcte place l’âme verticalement, les ailes vers le haut ou vers le bas selon le mode de fixation du plancher.
Garde-corps et réglementation associée
Le dimensionnement ne s’arrête pas aux solives. En contexte professionnel, la réglementation impose un garde-corps dont la hauteur se situe entre 1 m et 1,10 m, avec plinthe et lisse intermédiaire, dès qu’un risque de chute existe. Ce point est souvent oublié dans les projets de mezzanine auto-construite, alors qu’il engage la sécurité des occupants.
Calcul de dimensionnement : pourquoi un logiciel ou un bureau d’études reste nécessaire
Les tableaux de profilés donnent des ordres de grandeur, pas un dimensionnement définitif. Le calcul réel intègre le moment fléchissant, l’effort tranchant, la vérification de flèche et la résistance au déversement. Ces vérifications suivent les méthodes de l’Eurocode 3, référence pour le calcul des structures en acier en Europe.
Pour une mezzanine simple, un logiciel de calcul de poutre gratuit suffit à valider le choix du profilé. Pour une structure plus complexe (grande portée, charges asymétriques, fixation en porte-à-faux), un bureau d’études structure garantit un dimensionnement conforme et sécurisé.
Le coût d’une note de calcul reste marginal par rapport au prix de l’acier et de la pose. Il évite surtout de devoir renforcer une structure après coup, opération bien plus coûteuse et contraignante que le dimensionnement initial.
